厂房采暖案例分析：百威英博(哈啤工厂)燃气辐射厂房采暖改造

2、百威英博（哈啤工厂）燃气辐射改造

2.1项目概述

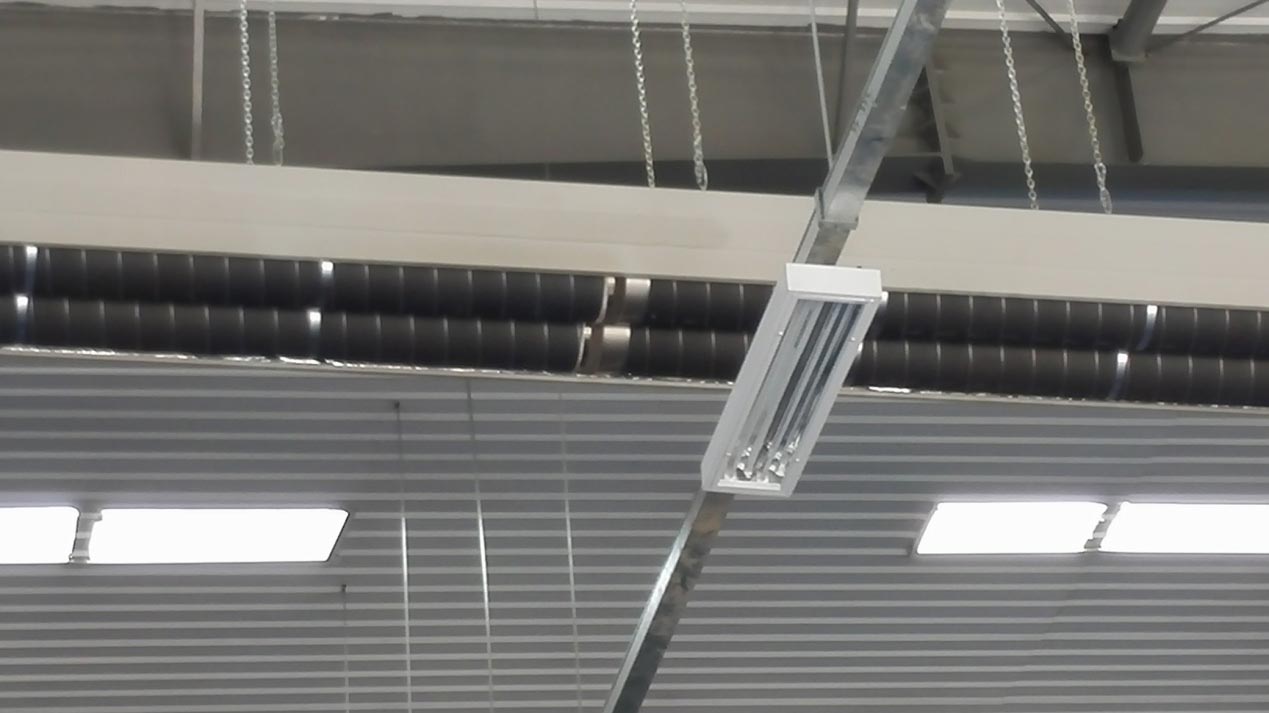

百威英博（哈尔滨）啤酒有限公司，地址位于黑龙江省哈尔滨市。原采暖方式采用燃气辐射进行厂房采暖，但能源消耗严重，一个采暖季的燃气消耗费用为1200多万元，大幅增加了企业运营成本，使生产成本增加致使产品售价提高，降低了产品竞争力。
据业主提供参数：成品库采暖面积约为41596平方米，割箱线14400平方米车间高度较高，结构为钢架结构。车间内冬季对采暖温度有特殊要求。方案要求：要求车间最低温度点的采集温度冬季不低于6℃的需求，并达到节能环保的效果。

2.2推荐方案及费用
方案依据：

• 业主提供的相关数据。
• 《采暖通风与空气调节设计规范》（GBJ19-87）
• 《空气调节设计手册》（第二版）
• 其它国家有关规定及规范。
• 国家气象部门公布的近三年黑龙江省哈尔滨市的环境及干球温度，以及甲方提供的数据等得出：

海拔高度：                           142m
冬季采暖室外设计干球温度：           -24.1℃
冬季最低日平均室外计算干球温度：     -33℃
冬季最多风向平均室外风速：           3.2m/s

2.3采暖改造方案内容说明

部分设备采用生产工艺的余热进行采暖，极大节省采暖运行费用。

2.4运行费用计算
①成品库高大空间制热机组运行费用：
供水温度70℃，回水温度55℃
供水温度70℃，出风温度35℃以上，确保工作区环境温度6℃以上
单台设备循环水量3500L/h,单台功率为61kw。
由业主提供参数，厂区热回收热水流量为120m3/h，热回收管道共计供给了25台AirTS高大空间采暖机组，所以成品库实际有24台设备需要蒸汽换热供给热水。
单台功率为61kw是设备满负荷运行情况，实际运行时当环境温度达到目标温度时，所有设备的制热量与整个空间散失的热量保持一致即可维持空间内温度，通过对水量（降低m）或风量（降低△t）精细实时控制，在保证环境温度同时，设备时刻调整运行处于保证温度要求的最佳的节能状态。贵公司工厂运行是24小时连续运转，节省了其他8小时工作厂房每天的系统初运行时要对全厂房提温的能量消耗。哈尔滨地区采暖期为10月15 至次年 4月15，为期6个月。为确保厂房采暖效果，考虑贵方厂房的保暖现状，保守进行计算，采暖期第一个月及最后一个月按满负荷率的80%计算，中间4个月按满负荷的90%进行计算。
计算全年热消耗
（61kw×3600秒×24小时×120天×90%+61kw×3600秒×24小时×60天×80%）×24台=19732378MJ
高大空间采暖机组年需要热量费用为
19732378MJ/2778MJ/吨×180元/吨=127.9万元
电费计算
设备单台电机功率为1.89kw，如上述开启时间计算
（1kw×24h×120天×90%+1kw×24h×60天×80%）×49台=183456kwh
电平均单价为 0.7元
运行电费为：183456×0.7=12.84万元

②成品库风幕机运行费用：
整个厂区共需要46台风幕机，
供水温度70℃，回水温度55℃
供水温度70℃，出风温度30℃以上，制热功率为27kw
根据气象参数以及业主提供的使用条件每天每个大门热风幕开启时间为10小时左右
计算全年热消耗
27kw×3600秒×10小时×180天×46台
得出： 8048160MJ
由此可得风幕机年运行费用为
8048160MJ/2778MJ/吨×180元/吨=52.1万元
风幕机电费计算
设备单台电机功率为0.79kw，如上述开启时间计算
0.79kw×10h×180天×46台=65412kwh
电平均单价为 0.7元
运行电费为：65412kwh×0.7元/kwh=4.6万元

③割箱线高大空间制热机组运行费用
计算方式参照成品库得出：
计算全年热消耗
（61kw×3600秒×24小时×120天×90%+61kw×3600秒×24小时×60天×80%）×20台=16443648MJ
高大空间采暖机组年需要热量费用为
16443648MJ/2778MJ/吨×180元/吨=106.5万元
电费计算
设备单台电机功率为1.89kw，如上述开启时间计算
（1kw×24h×120天×90%+1kw×24h×60天×80%）×20台=74880kwh
电平均单价为 0.7元
运行电费为：74880kwh×0.7元/kwh=5.2万元
附：蒸汽热值为2778.1MJ/吨        蒸汽价格：170元~200元/ 吨

故，改造后全年采暖运行费用为：
127.9+12.84+52.1+4.6+106.5+5.2=309.14万元。
